Мягкий подъём напряжения и «реформинг» электролитов при реставрации винтажной электроники и CRT

Зачем это нужно и кому пригодится

Винтажные ресиверы и усилители, ретро-ПК, телевизоры и мониторы с ЭЛТ (CRT) часто годами стоят без питания. При резком включении шансы «добить» подсохшие электролиты и уставшую изоляцию велики. Метод мягкого подъёма напряжения (bring-up) позволяет подать питание постепенно, под наблюдением — увидеть поведение устройства, вовремя остановиться и не спалить редкий узел. ЛАТР здесь незаменим: он даёт плавную регулировку чистой синусоиды, что особенно важно для блоков питания и ламповой техники.

Ключевое правило безопасности: ЛАТР не даёт гальванической развязки от сети. Для работ на открытых платах и «горячих» шасси нужен изолирующий трансформатор 1:1 достаточной мощности.

Базовая конфигурация стенда

• ЛАТР с запасом по мощности (для усилителей/телевизоров оптимально 2–3 кВА).
• Изолирующий трансформатор 1:1 по мощности нагрузки + 30–50% запас.
• Токоограничение на первый пуск — лампа накаливания 100–150 Вт в разрыв или корректно подобранный предохранитель/автомат.
• Измерение: панельные AC-вольтметр и амперметр, мультиметр, ИК-термометр; при необходимости — ESR-метр.
• Защита и эргономика: аварийная кнопка, нормальная вентиляция, заземление корпусов.

Безопасность: что обязательно соблюдать

• Всегда работайте по цепочке «Сеть → ЛАТР → изолирующий трансформатор → устройство».
• Корпуса приборов и «землю» стенда соединяйте и заземляйте.
• На первое включение ставьте токоограничение. Яркое устойчивое свечение лампы-ограничителя — сигнал аварийного режима.
• «Одна рука в кармане», диэлектрические коврик/обувь, исправные щупы, порядок на столе.
• Для CRT: правильно разряжайте анод через высокоомный резистор на массу шасси, используйте защитные очки, не давите на шейку кинескопа — риск имплозии реален.

Пошаговая процедура мягкого подъёма

Подготовка перед включением

• Визуально осмотрите плату и силовые участки: вздутые конденсаторы, подтёки, трещины, следы перегрева, подгоревшие дорожки, «сухие» пайки.
• Проверьте номинал предохранителей по схеме устройства.
• Удалите пыль и мусор, особенно в блоке питания и вокруг высоковольтных узлов.
• Для CRT: перед любыми манипуляциями разрядите анод, затем повторно убедитесь в отсутствии остаточного заряда.

Ступенчатый подъём напряжения

• Подавайте напряжение ЛАТРом небольшими ступенями с паузами между ними. Практичный ориентир: начать с малого и двигаться примерно через несколько десятков вольт до номинала.
• На каждой ступени фиксируйте: входной ток, характер звука (писк/дребезг/тишина), запах (лак, электролит), температуру ключевых узлов (радиаторы, трансформаторы), появление признаков жизни (накал ламп, запуск строчной/кадровой, появление растра в CRT).
• Держите выдержку на каждой ступени: от пары минут до 10 и более — чем старше техника и длиннее простой, тем дольше задержка. Цель — дать диэлектрику и электролитам «проснуться» без удара.

Когда остановиться и откатиться

• Ток заметно выше ожидаемого и продолжает расти.
• Лампа-ограничитель горит ярко устойчиво, а не только в момент пуска.
• Появились запахи горелого лака, электролита, дым — немедленно обесточьте и ищите причину.

«Реформинг» электролитов: когда это уместно

Идея реформинга — мягко восстановить оксидный слой в живых (ещё не погибших) электролитах после долгого простоя, подавая напряжение при ограниченном токе и давая времени на снижение утечки. Это имеет смысл, если конденсатор внешне цел, ESR умеренный, а ток утечки демонстрирует тенденцию к снижению.

Реформинг в составе устройства

• Проводите ступенчатый bring-up, наблюдайте ток и температуру. Если утечка снижается, пульсации в питании уходят, а устройство стабилизируется — продолжайте до номинала. Если динамики нет, конденсатор греется или «звенит» питание — заменяйте элементы.

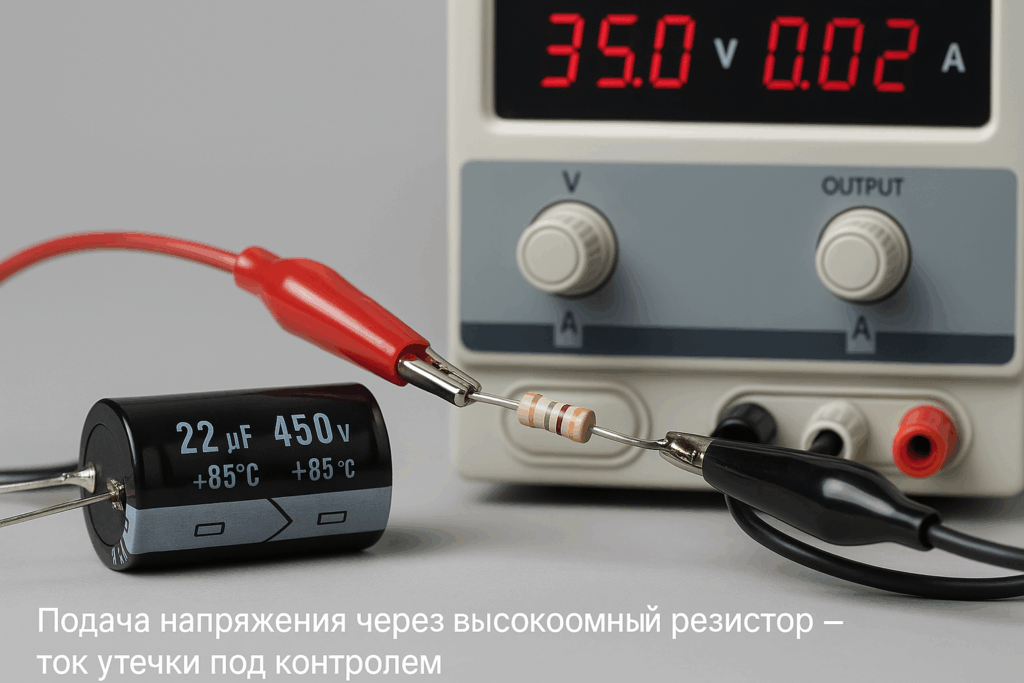

Реформинг отдельно от платы

• Отпаяйте конденсатор, проверьте ёмкость и ESR.
• Подавайте постоянное напряжение через ограничительный резистор (десятки кОм — ориентир; величина подбирается под номинал конденсатора и допустимый ток).
• Поднимайте напряжение медленно: сначала до 70–80% номинала, затем — до 100%, наблюдая ток утечки. Если ток не снижается до приемлемых значений — конденсатор под замену.

Когда реформинг не нужен или опасен

• Конденсатор вздулся, подтёк или источает характерный «аромат» электролита.
• ESR запредельно высок и не нормализуется.
• Риски отказа слишком велики (например, первичная цепь импульсного БП, где пробой «потянет» дорогие узлы) — безопаснее сразу менять.

Специфика работы с CRT

• До включения: внимательно осмотрите плату строчной/кадровой развертки, строковый трансформатор (ТДКС), разъёмы и пайку катушки отклонения.
• В процессе подъёма: следите за появлением накала, писком строчной развертки, появлением растра; не задерживайтесь в «подвешенных» режимах, когда импульсный БП пытается запуститься, но уходит в защиту.
• Разрядка анода: выполняйте только через высокоомный резистор на массу шасси, прижмите «присоску» правильно, после первой разрядки вернитесь к ней через несколько секунд — остаточные заряды возможны.

Контроль утечек и теплового режима

• Оценивайте ток утечки на корпус относительно «земли» стенда при разных ступенях напряжения. Для практики важнее динамика: с каждой паузой ток не должен «улетать» вверх, а по мере прогрева — стремиться к стабилизации или снижению.
• Тепловой контроль — ваш лучший друг. ИК-термометр быстро показывает, где формируется опасная зона: дроссели, выпрямители, ключевые транзисторы, силовые резисторы, силовые микросхемы.

Типичные ошибки и как их избежать

• Работа на «горячем» шасси только с ЛАТРом, без изолирующего трансформатора. Это самая распространённая и самая опасная ошибка.
• Слишком быстрый подъём напряжения, «удар» по конденсаторам — и как результат пробой и дорогой ремонт.
• Отсутствие токоограничения на первом включении: лампа-ограничитель или правильно подобранный предохранитель обязательны.
• Игнор пауз и контроля температуры, попытка «додавить» устройство силой.
• Попытка реанимировать заведомо мёртвые электролиты. Иногда быстрее, дешевле и безопаснее — сразу замена.

Как превратить это в удобный рабочий модуль («ЛАТР-бокс»)

• Выведите на переднюю панель сетевой выключатель, аварийную кнопку, индикацию наличия сети, переключатель «токоограничение: вкл/выкл», разъём защищённого выхода, панельные вольт- и амперметры.
• Внутри аккуратно разведите силовые цепи, разместите автомат/предохранители, обеспечьте доступ к узлам ЛАТРа для обслуживания щётки, предусмотрите вентиляцию.
• Чётко промаркируйте: «СЕТЬ», «ВЫХОД (ИЗОЛИРОВАН)», «ЗЕМЛЯ», «ТОКОГРАНИЧЕНИЕ».

Вывод

ЛАТР — это не «магическая стабилизация», а инструмент контролируемого старта и диагностики. В связке с изолирующим трансформатором и токоограничением он помогает безопасно оживлять старую технику, видеть реальные проблемы до того, как они станут катастрофой, и принимать правильные решения: где достаточно мягкого подъёма и короткого реформинга, а где пора менять элементы. Дисциплина, протокол и аккуратность — три кита успешной реставрации.

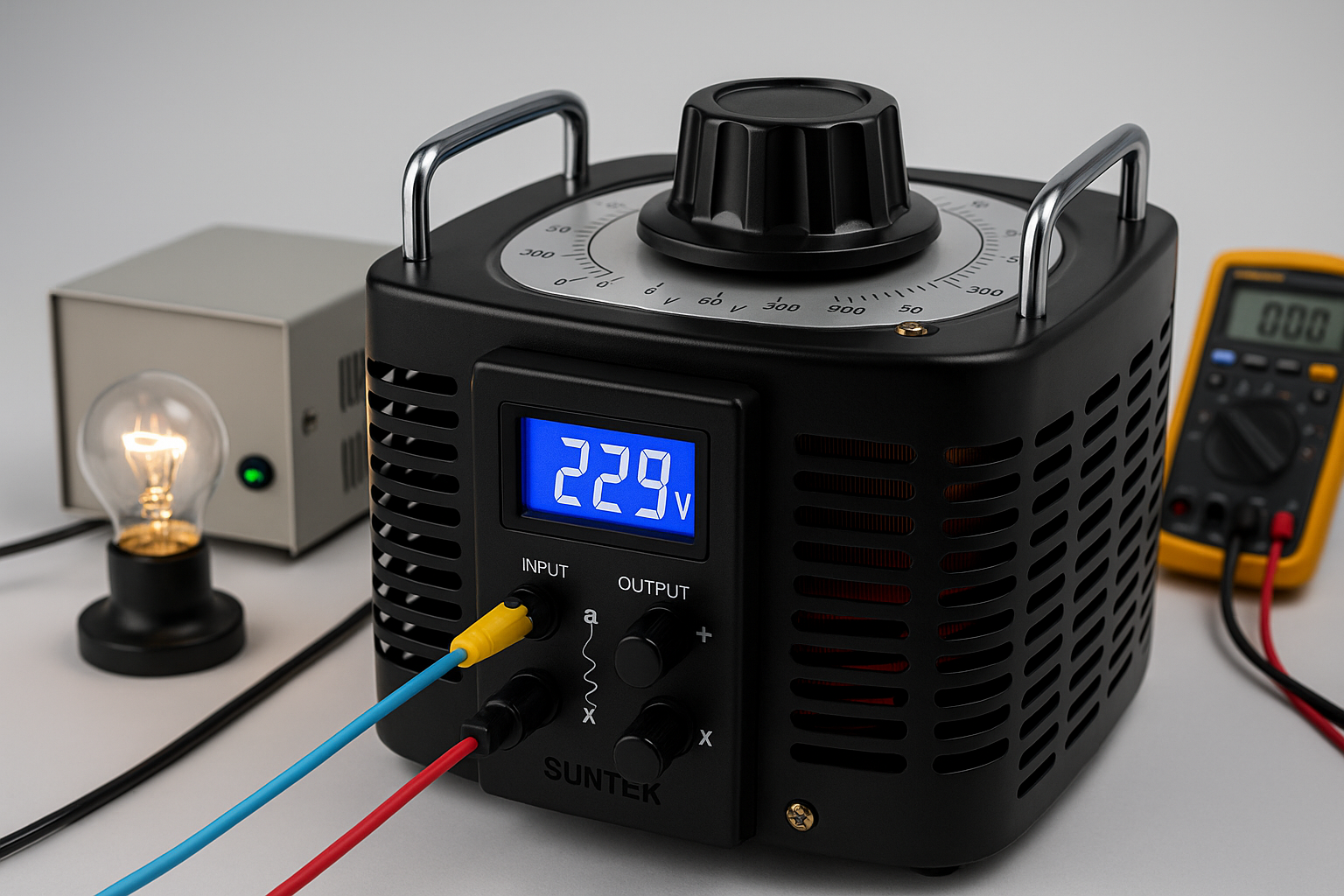

Почему ЛАТР SUNTEK удобен для реставраторов

• Плавный диапазон 0–300 В или 0–520 В — удобно вести ступенчатый bring-up без «пилы» и помех.
• Встроенные измерители и защита — контроль напряжения/тока  в серии GRAY и предохранители под рукой.
• Закрытый металлический корпус и перфорация — безопасная работа и честная длительная мощность.
• Мощностные версии 2–3 кВА — оптимум для большинства усилителей и телевизоров; 5-10 кВА — для тяжёлых стендов и долгих прогонов.
