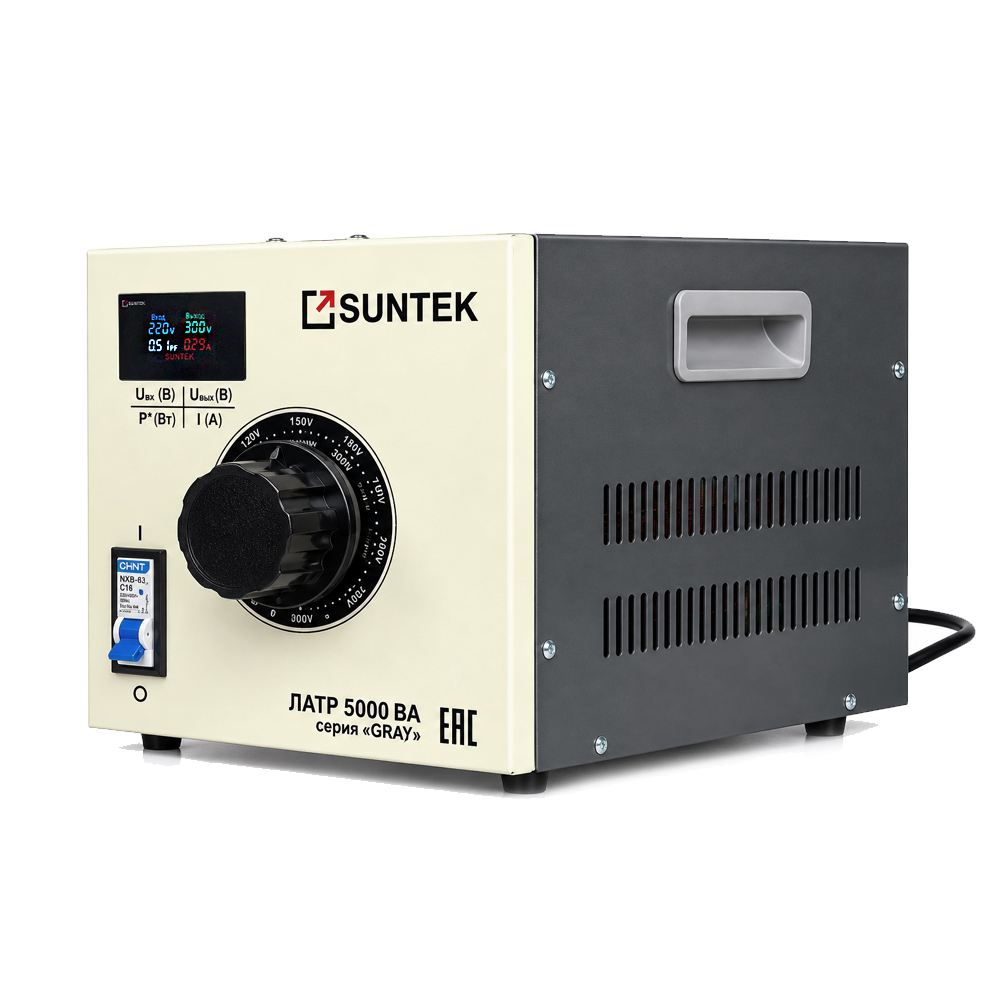

Автотрансформатор ЛАТР SUNTEK GRAY 5000 ВА (20А, 0-300 Вольт)

Описание

SUNTEK GRAY 5000 ВА — это мощный однофазный ЛАТР для плавной регулировки напряжения от 0 до 300 В под нагрузкой, рассчитанный на ток до 20 А. Используется при работе с энергоёмким оборудованием: промышленными нагрузками, испытательными стендами, источниками тепла и силовыми блоками.

Подходит для задач, где необходимы:

• нестандартное регулируемое напряжение

• стабильность под высокой нагрузкой

• визуальный и цифровой контроль параметров в реальном времени

---

🔹 Электрические характеристики

• Номинальная мощность: 5000 ВА

• Максимальный ток нагрузки: 20 А

• Диапазон регулировки: 0–300 В

• Напряжение питания: 220 В

• Частота: 50/60 Гц

• Гарантия: 2 года

⚠ При нестабильной сети или индуктивной нагрузке рекомендуется приобретать ЛАТРы SUNTEK с  технологическим запасом. PF и ток могут увеличиваться выше расчётных значений.

---

🔹 Особенности конструкции и подключения

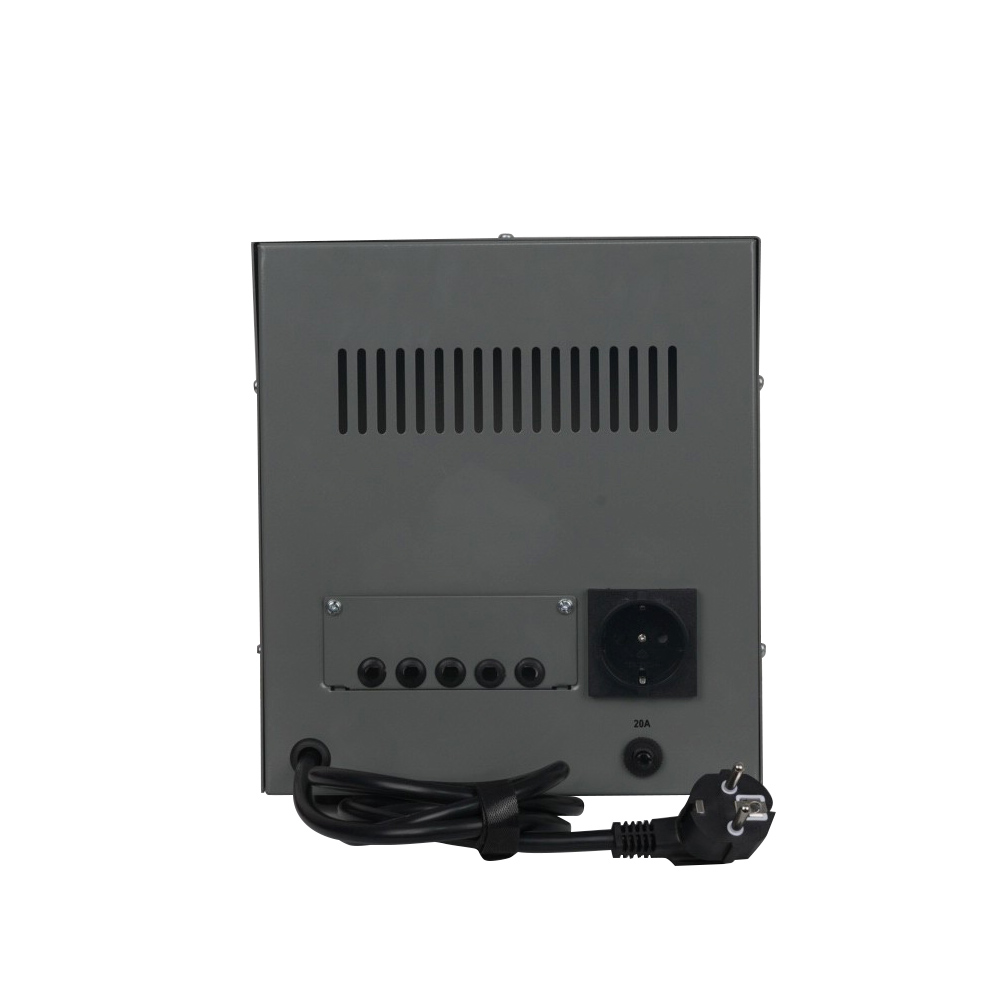

Модель 5000 ВА оборудована двумя вариантами подключения нагрузки:

1. Розетка на корпусе — для подключения потребителей с током до 10 А

2. Клеммная колодка — для силовых подключений, током до 20 А (рекомендуется для нагрузок от 2 кВт и выше)

❗ Важно: При подключении мощной нагрузки через обычную розетку возможен перегрев и выход из строя. Для токов свыше 10 А обязательно использовать клеммную колодку.

Дополнительно:

• Автоматический выключатель встроен в корпус

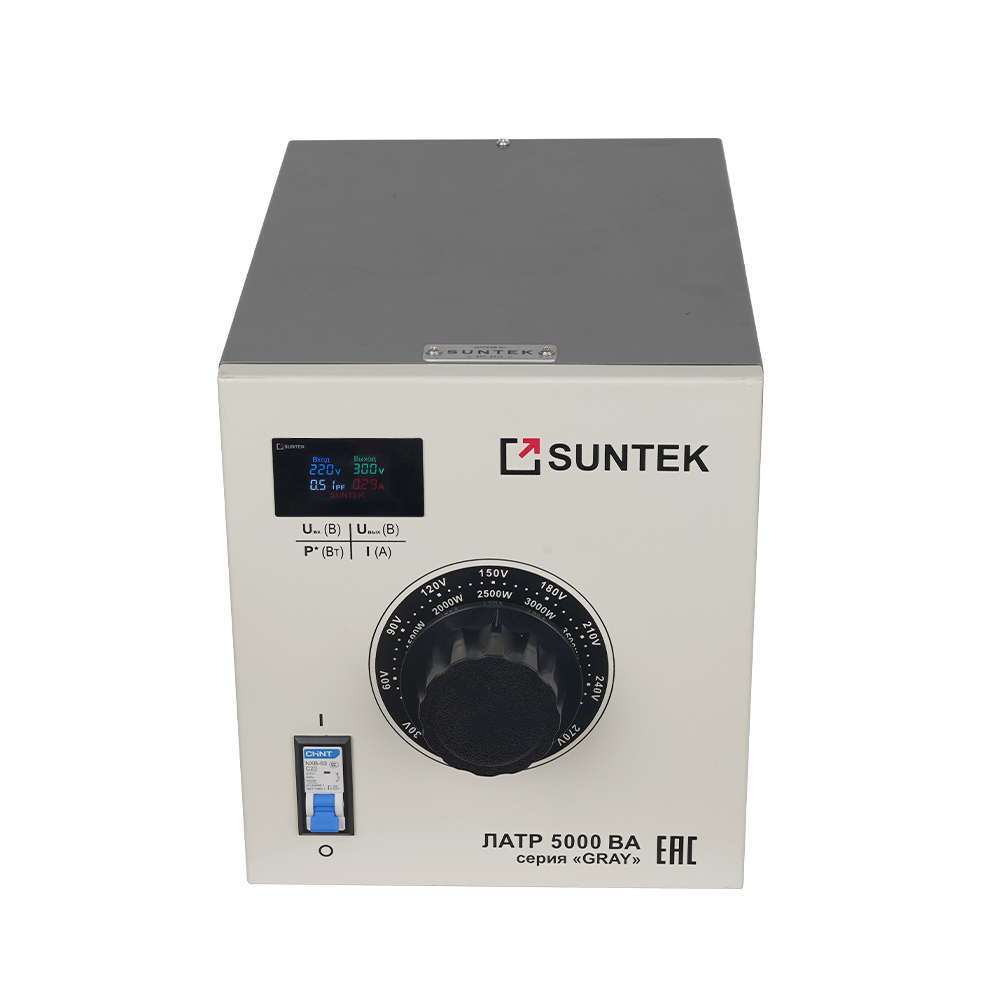

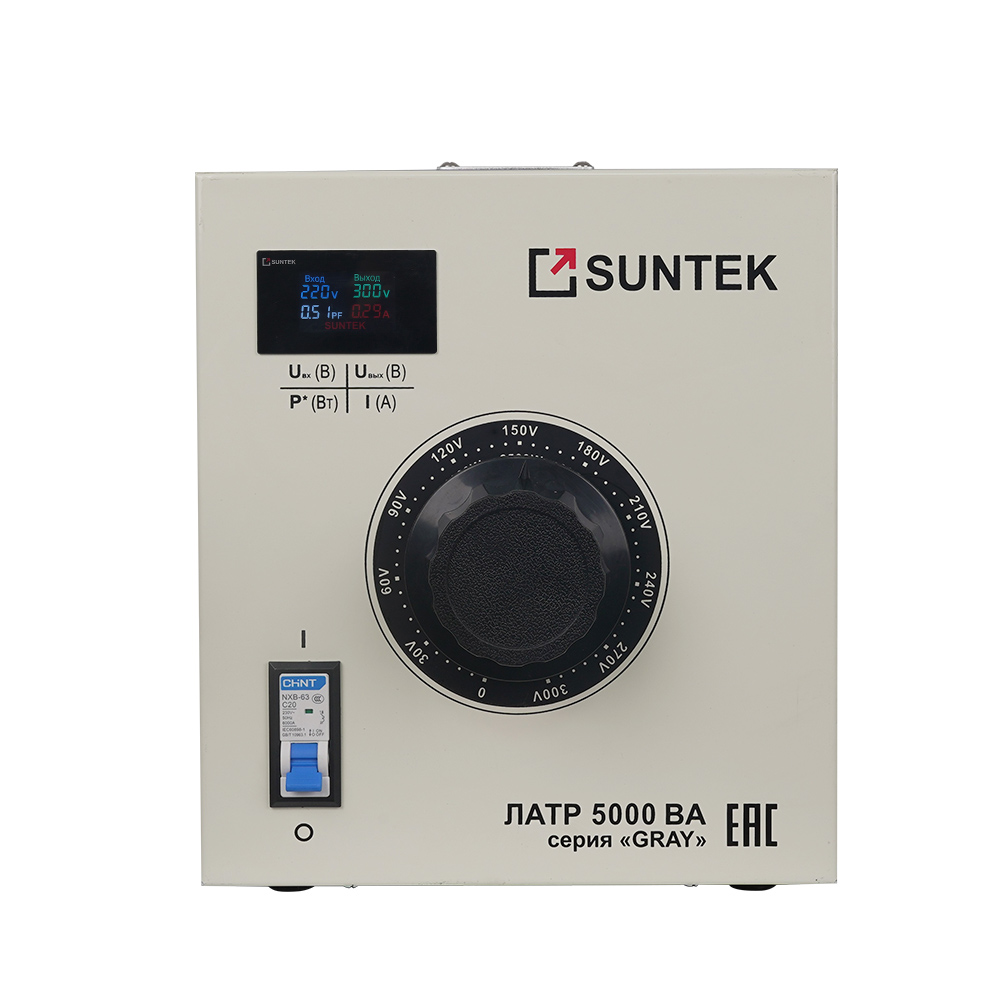

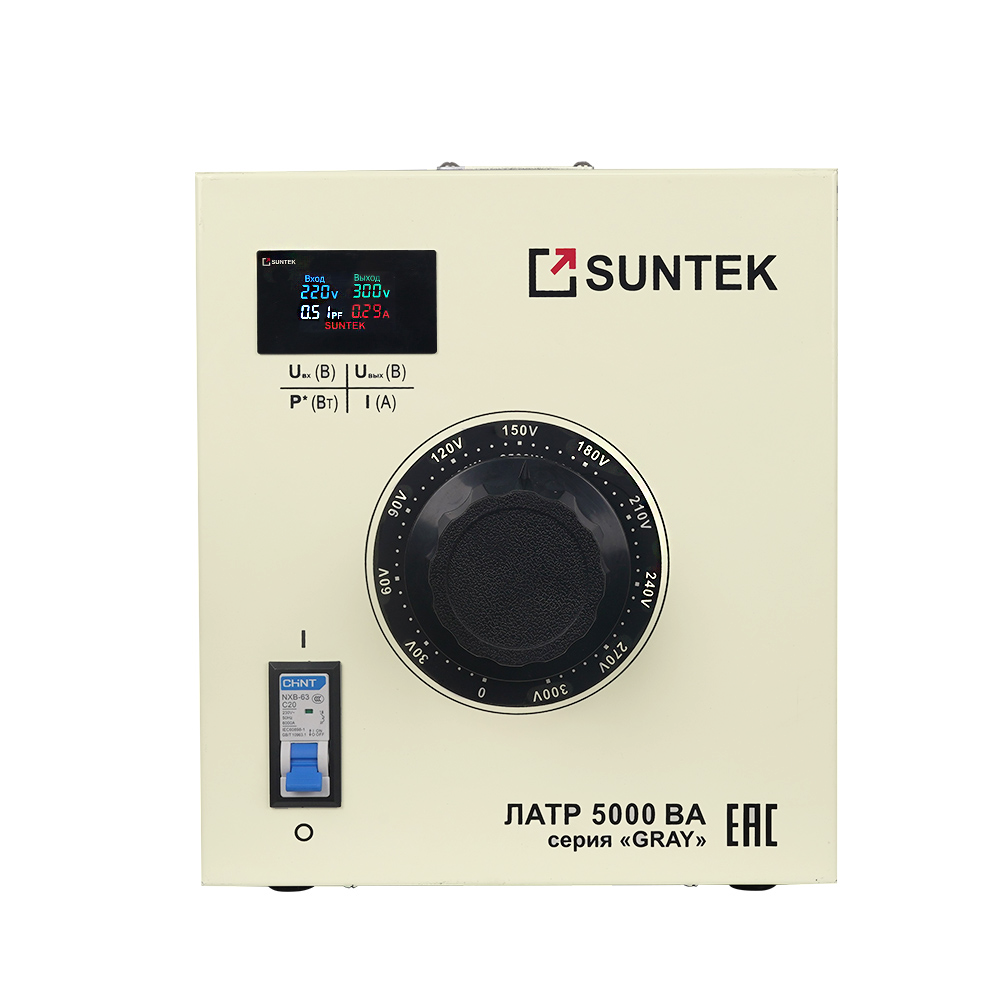

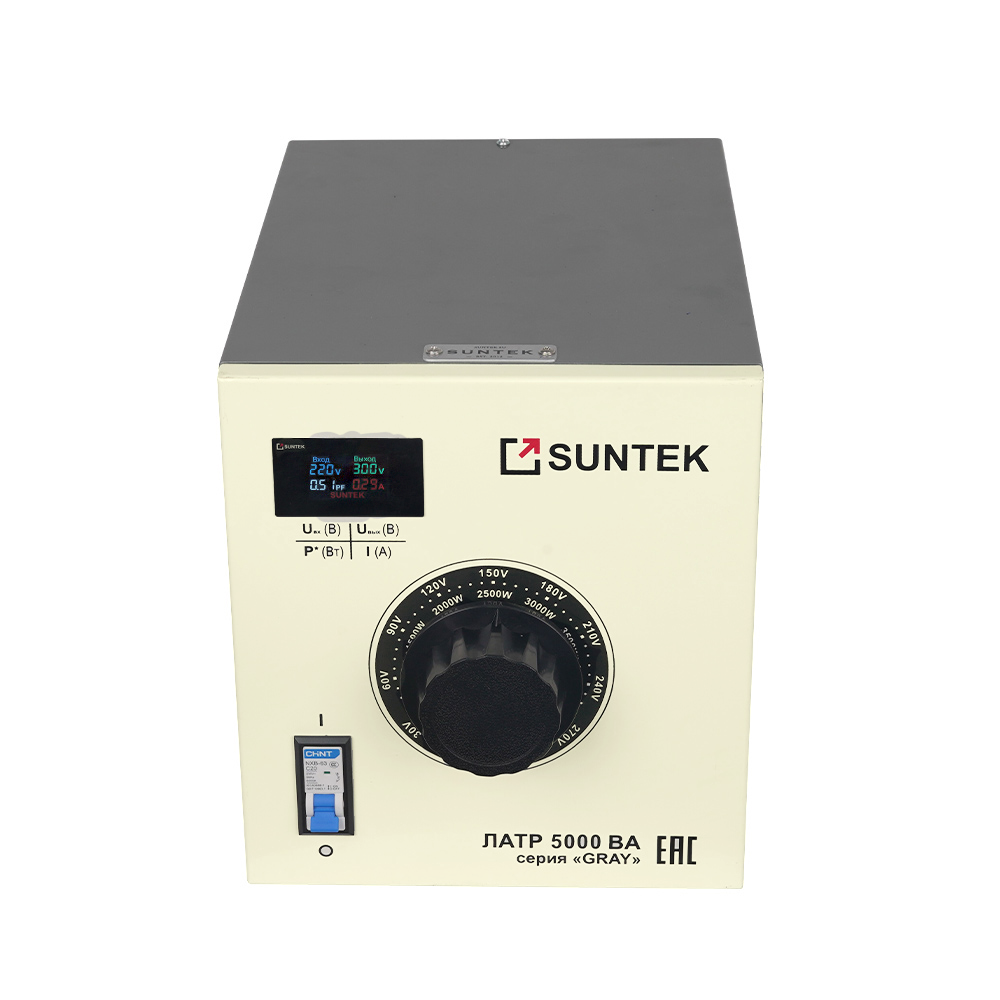

• Фронтальная панель: ЖК-дисплей, ручка регулировки, автомат, розетка, клеммы — всё на виду и доступно

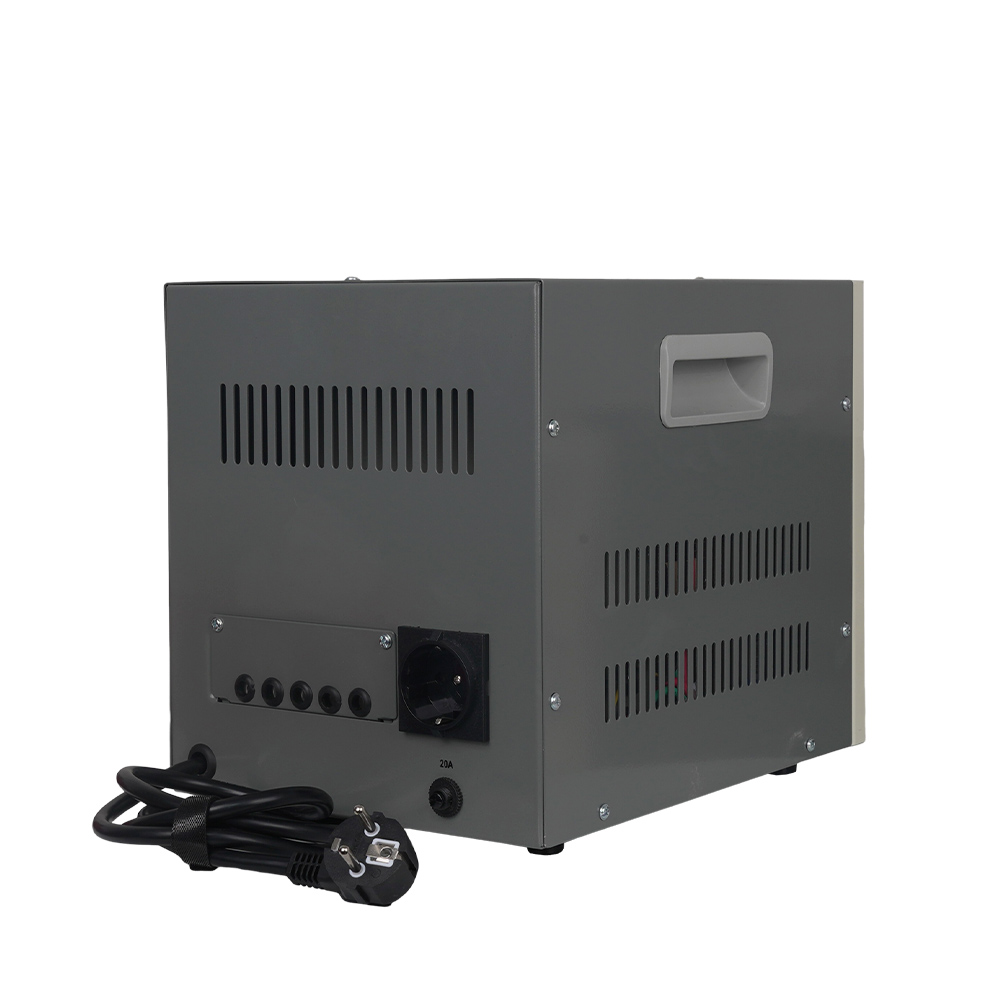

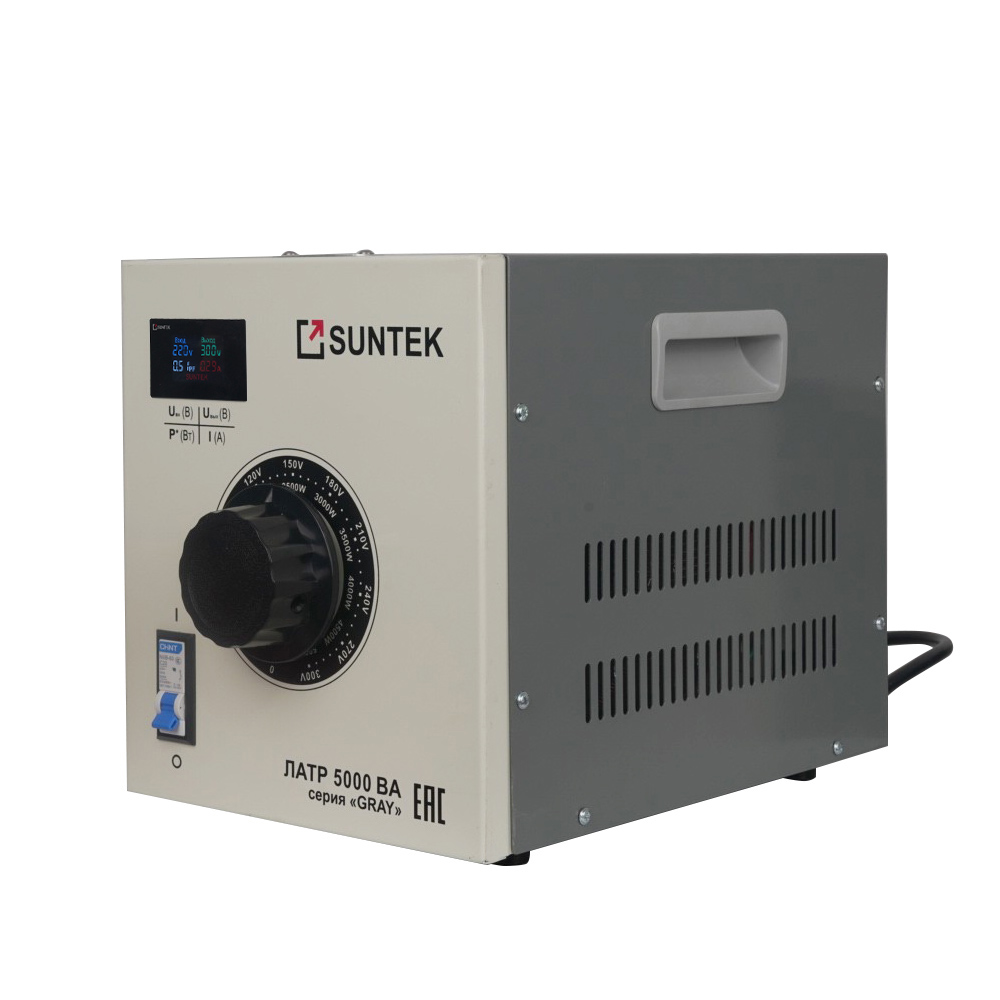

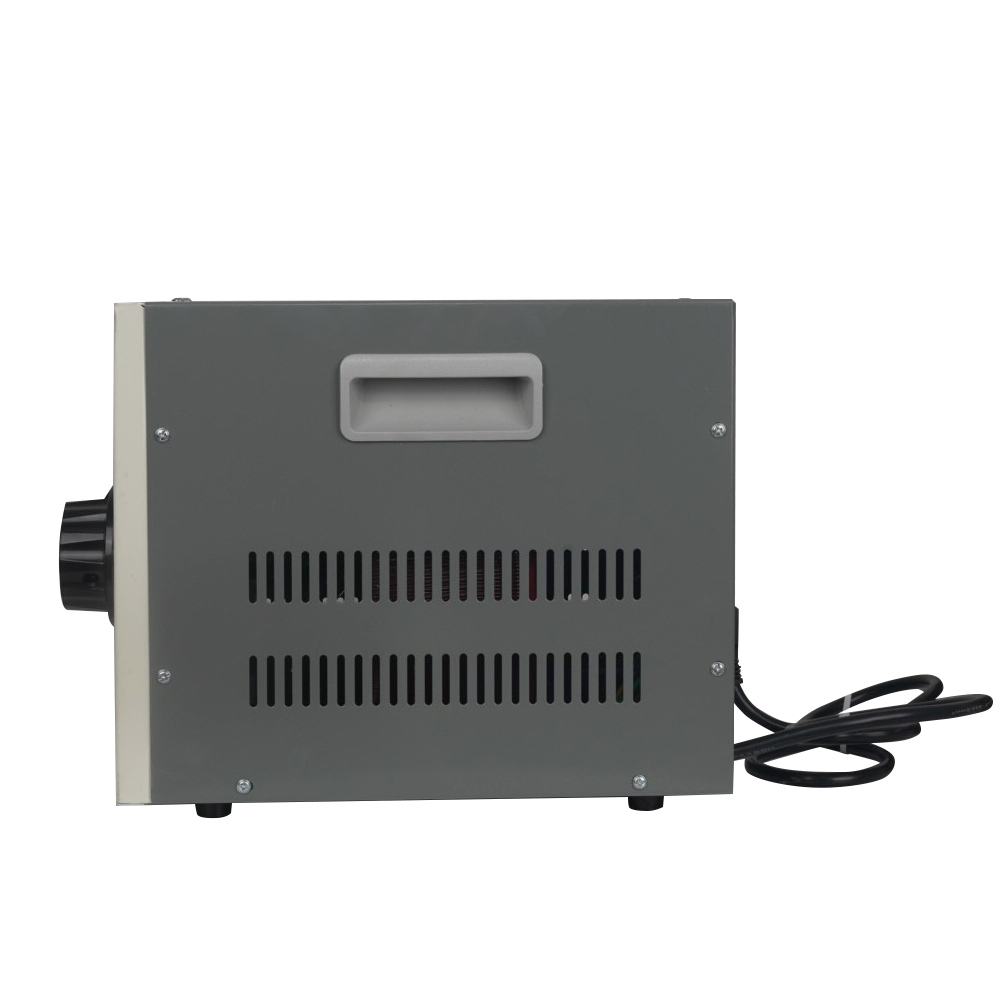

• Корпус: металлический, с вентиляцией и двумя боковыми ручками для переноса

• Поставка: полностью готов к подключению

---

🔹 Цифровая индикация

ЖК-дисплей показывает:

• Входное напряжение

• Выходное напряжение

• Силу тока

• Коэффициент мощности (PF)

Цветовая схема: синий — вход, зелёный — выход, красный — ток, белый — PF

---

🔹 Что важно знать о токе и PF

PF (коэффициент мощности) — отражает эффективность потребления.
При PF < 1, особенно на индуктивных нагрузках (моторы, трансформаторы), ток может быть выше ожидаемого.

• PF = 1 → 5 кВт = ~20 А на 220 В

• PF = 0.7 → 5 кВт = ~32,4 А, что превышает предел устройства

📌 Поэтому:

• Рекомендуемая активная нагрузка — до 3,5–4 кВт

• Индуктивную нагрузку подключать только через клеммы и с запасом

• Следите за током на дисплее, а не только за напряжением

---

📐 Пример расчёта

Нагрузка: лабораторный сварочный блок, 3000 Вт, используется при напряжении 220В, PF = 0.65
→ Полная мощность: 3000 / 0.65 ≈ 4600 ВА
→ Ток: 4600 / 220 ≈ 20,9 А

✅ Подключать через клеммы
🚫 Не использовать розетку

---

🔹 Условия эксплуатации

• Температура: от –5 °C до +40 °C

• Влажность: до 80 % при 25 °C

• Давление: от 86 кПа

• Атмосфера: неагрессивная, сухая

• Класс защиты: IP20

• Непрерывная работа: до 6 часов

• Не оставлять включённым без присмотра

---

🔹 Габариты и подключение

• Габариты: 240 × 330 × 270 мм

• Масса: 20,0 кг

• Подключение:

  • Клеммы — нагрузка до 20 А

  • Розетка — нагрузка до 10 А

  • Сетевой провод с евровилкой

• Встроенный автоматический выключатель на корпусе

---

🔹 Области применения

• Испытания и настройка промышленного оборудования

• Регулируемая подача мощности на стенды, ТЭНы, двигатели

• Тестирование в условиях нестабильного напряжения

• Отладка и лабораторная работа с блоками питания

• Работа с трансформаторными системами и силовыми модулями

---

✅ Преимущества SUNTEK GRAY 5000 ВА

• Высокая допустимая нагрузка (до 20 А)

• Два способа подключения: розетка + клеммы

• Индикация всех ключевых параметров

• Защита от перегрузки (автомат)

• Компактный корпус при высокой мощности

• Подходит для лабораторий и промышленных задач

---

📄 Документация

• 📘 Паспорт изделия (PDF)

• 📄 Сертификат соответствия (PDF)

В документации приведены схемы подключения, условия эксплуатации и правила безопасной работы при высоких нагрузках.

---

Suntek GRAY 5000 ВА — это источник регулируемого напряжения с промышленным подходом.
Не только мощность, но и ответственность за каждый ампер.
